超声检测的“心脏”需要精准测量

在航空航天、核电能源、轨道交通等关键工业领域，超声探伤仪的检测精度是保障重大装备运行安全的核心要素。换能器（探头）作为超声检测的“心脏”，其性能衰减会导致漏检、误判风险，其声场特性不仅直接关系到超声检测的覆盖范围、缺陷分辨能力以及检测有效区间，更对超声设备使用过程中的安全性和适用场景产生重要影响。尤其在核电焊缝检测、高铁轮轴探伤等高危场景，换能器性能衰减是重大安全隐患。超声换能器的精准计量能够保障其在生物医学诊断和工业无损检测等领域的检测数据准确可靠，从而为设备的安全运行提供坚实的技术支撑。

全频段超声换能器声场校准系统

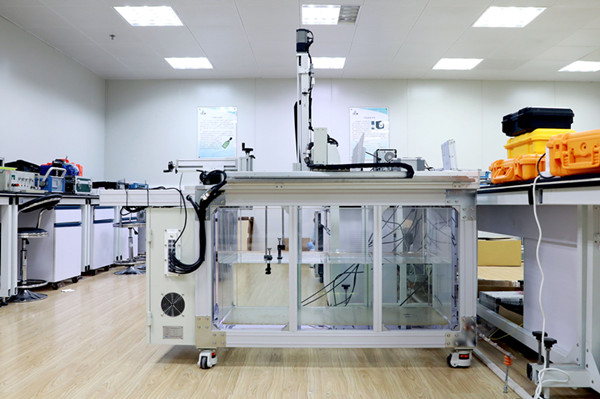

国家新能源汽车零部件产业计量测试中心建设了超声换能器校准装置，包括水槽系统、三维机械扫描系统、超声脉冲激励系统、针式水听器及基于声场可视化的测量软件系统等，可以实现超声换能器声场特性的精确测量及可视化评价。超声换能器校准装置，包括水槽系统、三维机械扫描系统、超声脉冲激励系统、针式水听器及基于声场可视化的测量软件系统等，可以实现超声换能器声场特性的精确测量及可视化评价。

其核心功能包括：

（1）支持80kHz到20MHz的探头精准激发；

（2）接收器带宽达30MHz（-3dB），具备全频段信号捕捉能力；

（3）通过高精度三维扫描机构驱动水听器，实现声轴方向声压分布的精确测量；

（4）具备智能算法解析功能，输出可视化声场云图。

覆盖工业全场景需求

超声换能器校准装置实现了检测探头类型的全覆盖，能够检测直探头、斜探头、表面波探头、特殊探头等，可用于新生产探头的质量检测、使用中探头周期校准（核电/压力容器年检）、支持探头焦距和场深分析优化。当配以合适的探头和数字或模拟示波器使用可为超声波探伤、厚度测量、探头特性分析、材料特性分析提供理想平台。

核心校准能力

满足JJF1294-2011《超声探伤仪换能器校准规范》、JJF 1650-2017《超声探伤仪换能器声场特性校准规范》、GB/T 18694-2002《无损检测、超声检验、探头及其声场的表征》。

· 脉冲特性：宽度误差≤±10%；

· 频率特性：中心频率偏差≤±10%，带宽偏差≤±15%；

· 灵敏度：相对脉冲回波灵敏度±3dB；

· 声场全景成像

无锡市检验检测认证研究院已建立超声换能器项目校准能力，可以满足直探头、斜探头、表面波探头等测试需求，为企业提供更多的测试选择，获得超声换能器性能参数所需的数据支撑和依据。同时，我院还拥有 X射线探伤机、超声探伤仪、大型多通道超声波探伤仪、磁粉探伤机、相控阵超声探伤仪、磁轭式磁粉探伤机等无损检测设备的探伤能力。
